增材制造是成型復雜結構零件的有效方法，但是增材制造的制造速度、表面質量等問題仍是制約其進一步突破現有工藝的瓶頸技術。近日，加州大學伯克利分校和利弗莫爾國家實驗室的研究人員提出通過斷層成像重建技術實現立體3D打印，從而大大提高了成型速率（如圖1所示）。與通常增材制造技術中“點-線-面-體”的制造思路不同，該技術工作原理與計算機斷層（CT）掃描的逆向操作類似：在CT成像技術中，X射線管在待測物體周圍旋轉，成型各截面圖像，再利用計算機重構出被測物體3D結構模型；而在基于斷層成像重建技術的立體3D打印中，研究人員從3D模型的不同角度計算物體的截面形狀，使用投影裝置在不同角度投射對應的2D圖像，投射光斑在裝有光敏樹脂原料的圓柱形容器中成像，引發固化反應，實現零件成型。

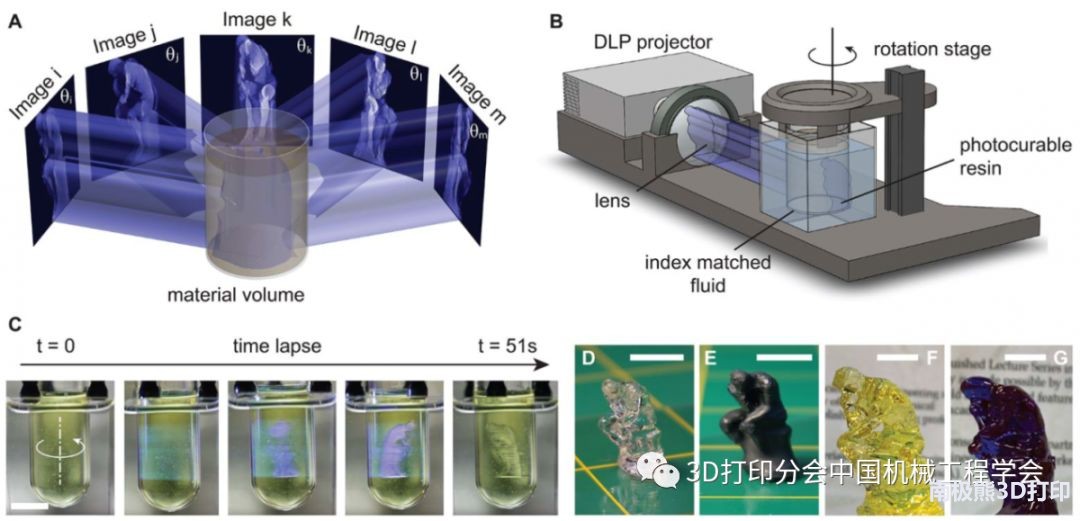

圖1 基于斷層成像重建技術的立體3D打印 (A-B)成型原理(C)成型過程(D-G)成型零件

      該成型方法中，容器中不同位置液態樹脂的固化與否取決于該位置的累計通光量，特定波長的光將使光敏樹脂（此處為丙烯酸酯）產生自由基團，而氧氣將會抑制自由基團產生，直到該位置累計光通量達到一定限值，氧氣被消耗抑制到一定程度，樹脂才會引發交聯反應。根據目標成型零件的CAD模型、投影設備能量密度及材料的能量吸收率，研究人員反求出各角度截面對應的2D輪廓及旋轉速率，通過投射光斑形狀變化與容器旋轉運動的配合控制，可以實現容器內任意空間單元通光量的控制，當目標區域通光量達到上述限值后，即可引發光敏樹脂的固化反應。為避免容器旋轉過程中液體流動影響零件成型精度，研究人員選用的液體樹脂粘度高于90Pa·s；通過加入不遮擋固化波長的染料，還可以實現樹脂顏色及透明度的調整。

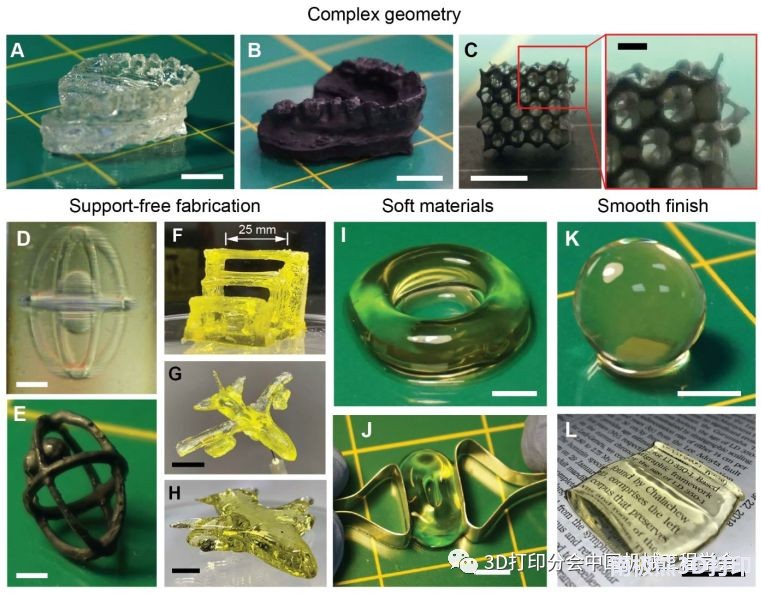

圖2應用該技術制造的各類零件(A-C)復雜結構零件(D-H)無支撐制造零件 (I-J)柔性材料零件(K-L)光滑表面零件【圖中未注線段均為2mm】

     研究人員應用該技術制造了多種零件（如圖2中所示），實現了最小特征尺寸0.3mm的成型，厘米級零件成型速率約為30-120秒，預測最大成型尺寸可達0.5m。該成型方法的成型速率不依賴于層數、截面面積與復雜程度，且高粘度樹脂可實現自支撐作用，因此具有成形速度快、無需支撐、可成型高粘度材料、可避免柔性材料成型中變形問題等優勢；通過在成型容器中預置其他材料，還可以實現復合材料零件的一次成型（如圖3所示）。

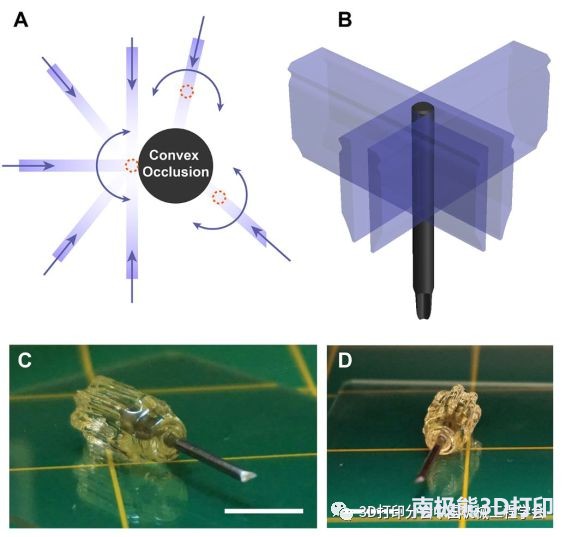

圖3 通過預置其他材料一次成型復合材料零件（作者稱之為over-printing）

參考文獻
     Kelly Brett E, Bhattacharya Indrasen, Heidari Hossein, Shusteff Maxim, Spadaccini Christopher M, Taylor. Hayden K.Volumetric additive manufacturing via tomographic reconstruction. Science. 2019 Jan.
